鋼筋阻銹劑
|
★產品特點
1、本品摻入混凝土中可以阻止或延緩鋼筋銹蝕，從而延長結構壽命，在國際分類中，屬于“摻入型”（DCI）。
2、該產品適用于普硅和礦渣水泥配制的混凝土，對粉煤灰、礦渣粉、硅灰和常用的減水劑有較好的相容性。
3、本產品對引氣劑有選擇性。
4、在25℃以上使用時，有明顯早強，促凝作用，并有坍落度損失方面的影響，必要時可采取緩凝措施。
5、本品在鋼筋表面形成致密的保護層，當有害離子（如CL）侵入混凝土結構中，它能有效的抑制、阻止和延緩鋼筋銹蝕的電化學反應過程，延長鋼筋混凝土結構的使用壽命。

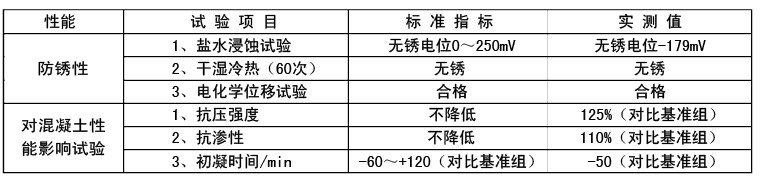

★技術指標
★適用范圍
按《鋼筋阻銹劑使用技術標準》（YB/T9231-98）和其它設計規范要求執行。本品主要用于以氯鹽為主的腐蝕環境，如海事工程與沿海工程、使用海砂的建筑或已有氯鹽腐蝕的工業建筑等。

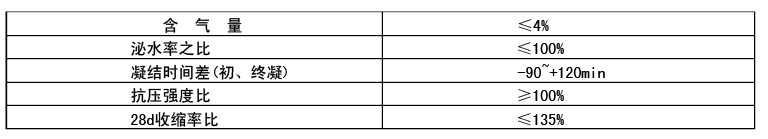

混凝土性能指標
《鋼筋阻銹劑使用技術規程》（YB/T9231-98）。
鋼筋阻銹劑性檢驗符合國家行業標準
《海港工程混凝土結構防腐蝕技術規范》 （JTJ275-2000）
★使用說明
1、推薦摻量為：
（1）一般工業民用建筑、橋梁等輕微腐蝕環境，推薦摻量建議為10～12kg/ m³。
（2）海港工程、沿海建筑等重度腐蝕環境，推薦摻量建議為12～15kg/ m³。
2、將本品與水泥、集料同時加入攪拌機內進行干攪，攪拌均勻后再加水進行攪拌，并適當延長攪拌時間，確?；炷翑嚢杈鶆?。
3、與其它外加劑復合使用時，應先做混凝土試配，以確定其適應性；不得使用引氣型減水劑。
配制混凝土所用原料應符合《建筑用卵石、碎石》GB/T14685-2001和《建筑用砂》 GB/T14684-2001。
★注意事項
1、一般采用干摻法，也可溶于拌合水中（包括部分不溶物）。一定要攪拌均勻，可適當延長攪拌時間。本品略有減水作用，可在保持原流動度的情況下適當減水。
2、在與其他外加劑共用時，應先行摻加本品，待與水泥（混凝土）均勻混合后再加入其他外加劑。
3、本品在高質量混凝土中才能更有效地發揮作用，必須遵守相關規范和設計規定，先做混凝土配合比試驗，確?；炷临|量與密實性。
4、納入鋼筋阻銹劑的相關規程、規范：《工業建筑防腐蝕設計規范》、《海工混凝土結構設計規范》、《鹽漬土建筑規程》、《公路工程外加劑規范》等。
★包裝儲運
1、本品為25kg±0.5kg/袋可按一般貨物運輸 .
2、儲存期一年，如有輕微吸潮結塊可溶于水中使用，在運輸、儲存過程中應避免雨淋、受潮，陰涼通風保存，遠離易燃易爆物，嚴禁明火；操作人員宜佩帶口罩、橡皮手套。
|
高強耐磨料
風電專業灌漿料
道釘錨固料
高延性混凝土
CGM高強無收縮灌漿料
ECM環氧修補砂漿
高強聚合物修補砂漿
一次座漿料
改性環氧樹脂灌漿料
CGM支座灌漿料
